Nantong Angshen Metal Materials Co., Ltd.

随着汽车电气化、可再生能源、电信和先进制造等行业对高性能铜合金的全球需求持续增长,冶金焊剂在确保熔体质量方面的作用越来越受到关注。在铜合金生产的关键辅助材料中,精炼助熔剂和覆盖助熔剂具有独特但互补的功能。本文探讨了它们的工作原理、典型的组合系统、应用考虑因素以及由环境和效率要求驱动不断变化的景观。 助焊剂在铜合金熔化中的作用 铜合金—包括黄铜、青铜、铜镍和镍银合金—在熔化过程中容易氧化和吸收气体。熔融铜很容易溶解氧气,形成氧化亚铜（Cu₂O）,这会使合金变脆并导致铸造缺陷。从水分或碳氢化合物污染物中吸收的氢气进一步加剧了该问题,导致固化产物出现孔隙。 精心设计的通量系统通过两个主要功能应对这些挑战: 覆盖: 漂浮在熔体表面的熔融或半熔融层,物理屏蔽金属免受炉内气氛的影响,减少氧化和气体吸收。 精炼: 从熔体中去除溶解气体、氧化物夹杂物和其他非金属杂质的化学反应。 实际上,许多商业产品将这两种功能结合到单一配方中,但平衡取决于最终产品的合金类型、熔炉配置和质量要求。 构图系统及其机制 铜合金的助熔剂配方通常基于无机盐体系。虽然专有变体在供应商之间很常见,但大多数配方都源自一些成熟的化学家族: 基于硼酸盐的系统 四硼酸钠（硼砂）及相关硼酸盐化合物广泛用作铜合金的覆盖助熔剂。它们在熔体表面形成玻璃状流体层,有效限制氧气扩散。硼酸盐基助熔剂还通过吸收氧化物夹杂物进入炉渣相而表现出适度的精炼能力。这些配方通常与黄铜和锡青铜兼容,尽管它们的有效性在较高的熔化温度下会降低。 含氟系统 熔剂中加入了冰晶石（Na₃AlF₆)、萤石（CaF₂) 和其他氟化物,以增强氧化铝（Al₂O₃) 和氧化硅（SiO₂) 夹杂物的去除。这使得含氟助焊剂对于含有铝、硅或其他强氧化物形成剂—例如铝青铜和硅青铜的合金特别有用。氟化物成分降低了熔融金属和氧化物夹杂物之间的表面张力,有利于它们的分离和浮选。 氯化物基和混合卤化物系统 氯化物盐—包括氯化钠、氯化钾和氯化镁—通常用作精炼熔剂的组分。这些盐与溶解的氧化物和硫化物发生反应,形成挥发性或成渣化合物,可以从熔体中除去。氯化物和氟化物的共晶混合物通常旨在实现较低的熔点和改善的流动性,从而在降低的工作温度下实现更好的熔体覆盖。 专业配方 一些助焊剂产品含有受控量的专有脱氧剂,例如镁、钙、锂或稀土元素。这些反应性组分用于化学还原熔体中的残留氧化物,产生可被炉渣层吸收的耐火氧化物的细分散体。此类配方通常保留用于高纯度或氧敏感应用,例如用于电子元件的无氧铜合金。 合金系列的应用策略 精炼或覆盖熔剂的选择在很大程度上取决于特定的合金成分和主要的熔体质量挑战: 黄铜（Cu-Zn）: 熔化过程中的锌汽化会导致成分漂移和环境问题。用低熔点硼酸盐或混合卤化物系统覆盖助熔剂,通过形成密封层来帮助减少锌损失。除非施加严格的夹杂物限制,否则精炼对于黄铜来说通常不太重要。 锡青铜器和青铜器: 这些合金容易含有氧化锡和氧化铅夹杂物。通常选择含氟化物的助熔剂是因为它们能够去除这些耐火氧化物。覆盖对于最大限度地减少高熔体温度下的锡氧化也很重要。 铝青铜: 铝对氧的强亲和力形成了坚韧的氧化膜,这些氧化膜可能会被熔体包裹。氟化物含量高的助熔剂是标准品,通常补充脱氧剂。助焊剂必须在合金的较高熔化范围 (1,040–1,080 °C）下保持流体状态。 铜镍合金: 这些合金不太容易形成氧化物,但可能存在氢孔隙率。使用具有防潮性能的覆盖助焊剂,并且经常采用惰性气体吹扫（氮气或氩气）以及助焊剂处理进行脱气。 铍铜: 由于氧化铍粉尘的毒性,铍铜的助焊剂系统也必须作为抑烟盖。使用密封助焊剂层和专用精炼剂来最大限度地减少空气中的颗粒物释放。

镁管理技术基础 镁在铝合金系统中起着双重作用。在受控比例下,它增强了强度和应变硬化能力等机械性能,为广泛使用的 5xxx 和 6xxx 合金系列奠定了基础。然而,在铝回收操作和二次生产过程中,镁浓度经常超过规格限制。来自各种来源的废料通常含有不可预测的镁含量,而即使是原铝生产也可能遇到需要调整的成分变化。 当镁浓度超过合金特定阈值时,挑战就会出现。过量的镁会改变铸造特性,影响可加工性,并可能损害耐腐蚀性—直接影响铝在航空航天、汽车和精密工程应用中的适用性的因素。这就真正需要在标准熔化操作中实现受控、高效的镁去除能力。 镁耗竭通量如何运作 镁耗竭通量通过熔融铝环境中精心配制的化学相互作用发挥作用。这些助熔剂通常将氯化物盐体系与专门的氟化物成分相结合,最常见的是四氟铝酸钾（KAlF₄)。当在 710–740°C 之间的温度下引入熔融铝时,助熔剂粉末分散在整个熔体中并选择性地与镁原子发生反应。 该过程遵循既定的顺序:细分散的助熔剂颗粒与液态铝中的镁接触,形成密度低于母材的稳定镁化合物。这些反应产物逐渐上升到熔体表面,在那里它们与浮渣层结合,并可以通过标准撇渣程序机械去除。该机制可以实现有针对性的镁还原,而不会显著影响其他有价值的合金元素。 现代通量配方已经发展到可以解决性能和环境考虑的问题。与早期的氟化物处理相比,先进产品可减少烟雾的产生,同时保持有效的镁去除率—通常在每去除 1 公斤镁 6 公斤通量范围内。许多配方还提供次要益处,包括同时去除钙、脱气辅助和一般熔体精炼性能。 工业应用与实施 镁耗竭熔剂的主要应用出现在加工消费后和工业后废料的二次铝生产设施中。混合铝废料流通常表现出高度可变的镁含量,因此助焊剂处理对于将回收材料纳入标准合金等级的规格范围至关重要。生产铸铝部件的铸造厂也定期使用这些助焊剂来纠正成分变化并确保批次间的一致性。 实施遵循既定的冶金实践。操作员通常通过手动添加或自动注射系统将粉末助熔剂引入熔融铝浴中,然后进行适当的保持期以促进完全反应。适当的温度控制是一个关键参数,因为化学反应在推荐的热窗口内进行得最有效。反应期结束后,人员去除浓缩的浮渣层,然后进行铸造或进一步的加工操作。 经济效益不仅限于简单的成分控制。有效的镁消耗使铸造厂能够利用更广泛的废料,减少对昂贵原铝的依赖。这种灵活性增强了材料采购选择,并有助于整体生产成本管理,同时保持质量标准。

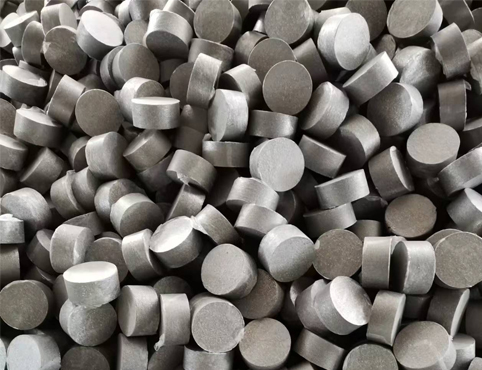

在铝合金的生产中,以受控且一致的形式添加合金元素对于实现目标化学性质至关重要,同时最大限度地减少浪费和操作变化。铜片—小型、压缩或预称重的高纯度铜单元—已成为铝熔炼和铸造操作中广泛采用的铜添加进料材料。本文回顾了铝合金化过程中铜片的优点、制造方法、应用方法和质量考虑因素。 铜在铝合金中的作用 铜是铝冶金中最重要的合金元素之一。它提高了机械强度、可加工性和抗蠕变性,并且能够通过形成 Al₂Cu（θ 相）和相关金属间相来实现沉淀硬化。 什么是铜片？ 铜片是预先成型的均匀铜片,专门生产用于熔融铝中的合金添加剂。它们在几个方面与一般铜废料或大型阴极片不同: 一致的重量: 片剂按指定的重量范围制造,允许操作员每片添加已知量的铜。每片常见重量范围为 5 克至 200 克,具体取决于应用。 受控几何: 片剂的形状和尺寸设计方便操作、计数和自动喂食。圆柱形、枕形和煤球形都很常见。 高纯度且已知: 大多数用于铝合金化的铜片都是由电解坚韧沥青（ETP）铜或无氧铜生产的,铜含量通常高于99。90%。 内部污染低: 与废铜不同,制造片剂是为了最大限度地减少可能影响熔体质量的氧化物含量、表面水分和杂质元素。 制造路线 铜片通过两种主要制造路线生产,每种路线都有不同的特点: 压实（制团） 在此路线中,铜粉或细铜颗粒在高压下被压缩成片剂形式。所得片剂具有多孔结构,由于表面积增加,可以促进其在熔体中更快地溶解。压实的关键因素包括: 铜进料的粒度分布 压实压力和停留时间 粘合剂选择（如果有）；一些片剂等级使用最少的有机粘合剂,在添加过程中会烧掉 压实片剂在生产中具有成本优势,非常适合快速溶解有益的大容量添加应用。 铸造和切割 铜被熔化并铸造成小锭或棒,然后切割或冲压成片剂形式。铸造片剂比压实片剂更致密且孔隙率更低。此路线提供: 密度更高,减少每次添加所需的体积 降低表面氧化物与金属的比率,从而提高金属回收率 更可预测的溶解行为,实现精确的化学控制 对于需要紧密成分窗口或熔体温度和停留时间有限的应用,通常优选铸造片剂。 铸造厂的优势 与传统添加方法（例如散装铜阴极、短切线或颗粒铜）相比,使用铜片具有多种操作优势: 剂量精度: 预先称重的片剂允许熔炉操作员添加精确数量的单位以达到目标铜含量,从而减少修剪添加和重新采样的需要。 减少熔化时间: 与大阴极片或重锭部分相比,片剂的小单位尺寸和高表面积与体积比促进更快的溶解。 较低的氧化损失: 暴露在熔体表面的铜在溶解前会氧化。片剂完全浸没并快速溶解,与密度较低的添加形式相比,通常表现出较低的氧化损失。 库存简单性: 标准化平板电脑重量简化了库存管理。操作员可以直接根据电荷重量和目标成分计算需求,而无需对单个添加剂进行称重。 自动化兼容性: 片剂易于通过振动进料器、输送系统和机器人添加单元处理,使其适合自动熔化操作。 应用实践 在熔融铝中添加铜片的建议做法涉及几个考虑因素: 添加温度: 铜片通常在铝基料完全熔化后、铸造温度或接近铸造温度（常见铸造合金通常为 700–760 °C）后在熔炉或洗涤器中添加。较高的温度会增加溶解速率,但可以加速氧化。 搅拌: 添加后机械或电磁搅拌可促进均匀分布。铜的密度高于铝（约 8。96 g/cm³,而铝的密度为 2。70 g/cm³),如果分散不充分,铜就会沉入炉底。 时机: 对于含有镁或锌等活性元素的合金,应在合金化过程的早期添加铜片,以便在添加更挥发性或活性元素之前留出足够的混合时间。 恢复率: 在典型的铸造条件下,从正确处理的片剂中回收铜通常很高—当优化添加实践时,回收率可能超过 98%。
